Montages en série ou en dérivation.

Dans ce circuit électrique, les deux ampoules sont montées en série.
Que va t-on observer ?
1. Il n'y a que l'ampoule A qui brille.
2. Il n'y a que l'ampoule B qui brille.
3. A et B brillent fortement.
4. A et B brillent faiblement.
5. Aucune des ampoules ne brille.
Dans ce circuit électrique, les deux ampoules sont montées en dérivation.
Que va t-on observer ?
1. Il n'y a que l'ampoule A qui brille.
2. Il n'y a que l'ampoule B qui brille.
3. Les deux ampoules brillent fortement.
4. Les deux ampoules brillent faiblement.
5. Aucune des ampoules ne brille.
Dans ce circuit électrique, l'ampoule B est grillée (son filament est cassé).
Que va t-on observer ?
1. Aucune des ampoules ne brille.
2. L'ampoule A brille, mais B reste éteinte.
3. A brille fortement et B brille faiblement.
4. Les deux ampoules brillent.
Dans ce circuit électrique, l'ampoule B est grillée (son filament est cassé).
Que va t-on observer ?
1. Aucune des ampoules ne brille.
2. L'ampoule A brille, mais B reste éteinte.
3. A brille fortement et B brille faiblement.
4. Les deux ampoules brillent.
Dans ce circuit électrique, que va t-on observer ?
Attention, un interrupteur est ouvert.
1. Toutes les ampoules brillent.
2. A et C brillent, B est éteinte.
3. Aucune ampoule ne brille.
4. B brille. A et C sont éteintes.
Dans ce circuit électrique, que va t-on observer ?
Attention, un interrupteur est ouvert.
1. Toutes les ampoules brillent.
2. A et C brillent, B est éteinte.
3. Aucune ampoule ne brille.
4. B brille. A et C sont éteintes.
Dans ce montage, que va t-on observer ?
1. Toutes les ampoules brillent.
2. Aucune ampoule ne brille.
3. A et C brillent, B est éteinte.
4. B brille. A et C sont éteintes.

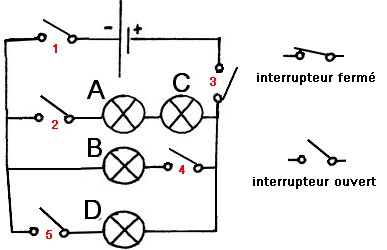

Quels interrupteurs faut-il fermer pour que les ampoules B et D brillent et que A et C restent éteintes.
1. interrupteur 1
2. interrupteur 2
3. interrupteur 3
4. interrupteur 4
5. interrupteur 5
Quels interrupteurs faut-il fermer pour que les ampoules A, C et D brillent et que B reste éteinte.
1. interrupteur 1
2. interrupteur 2
3. interrupteur 3
4. interrupteur 4
5. interrupteur 5

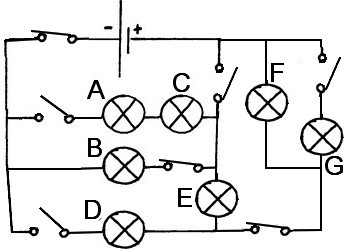

Clique seulement sur les ampoules qui vont briller dans ce montage.
1. ampoule A
2. ampoule B
3. ampoule C
4. ampoule D
5. ampoule E
6. ampoule F
7. ampoule G
